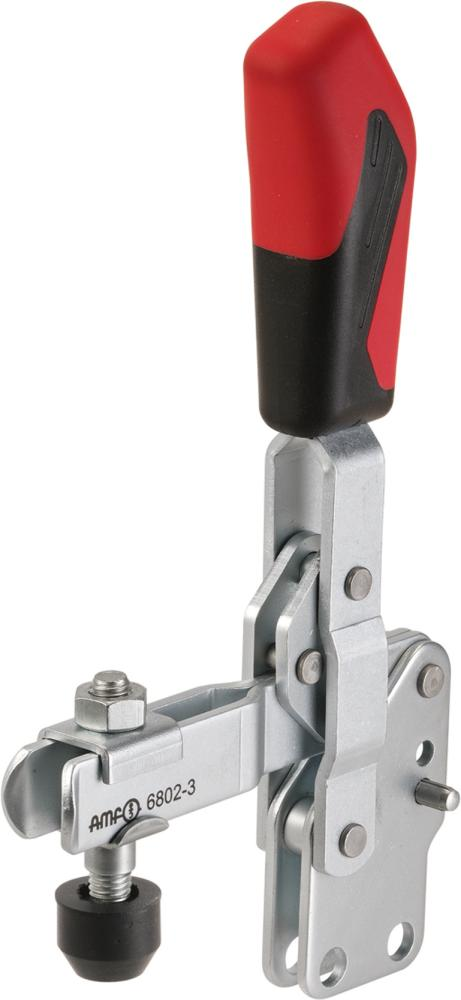

Docisk szybkomocujący pionowy 6802, wielkość 4 AMF
171,15 zł
19 w magazynie
Opis
Wykonanie: docisk szybkomocujący, pionowy, z otwartym ramieniem dociskowym i stopą pionową. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
Zastosowanie: do mocowania na środnikach i do konstrukcji spawanych.
Zakres dostawy: docisk szybkomocujący, pionowy, w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.

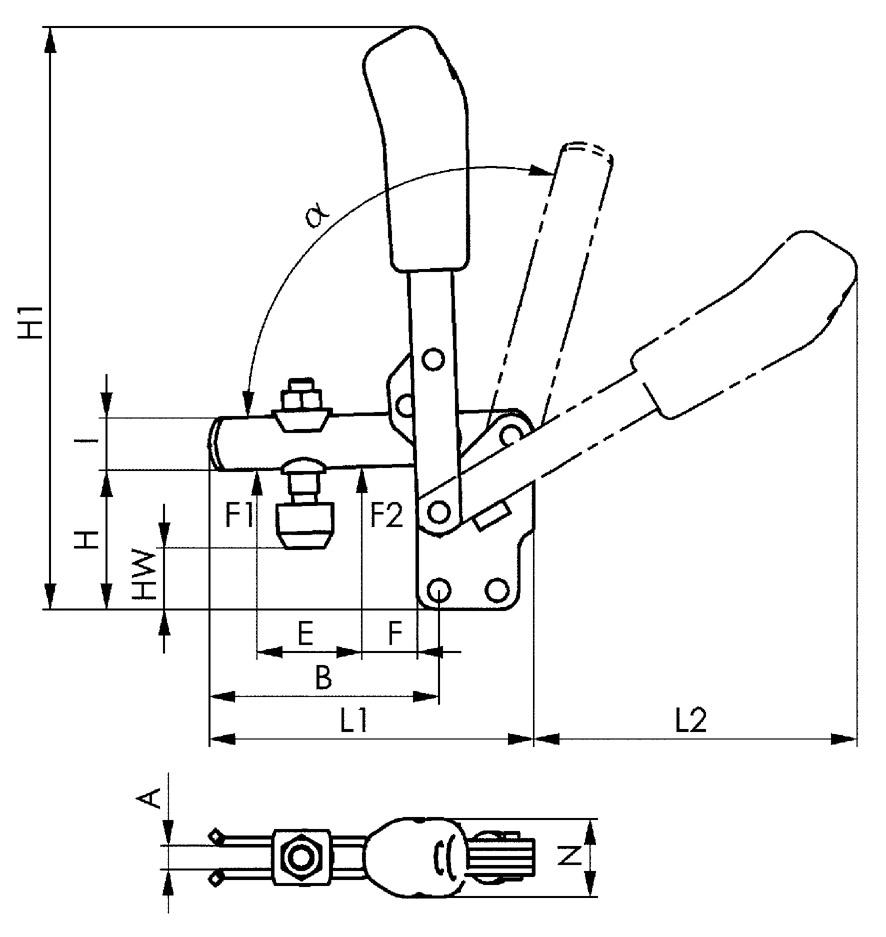

alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego.
Informacje dodatkowe
| Waga | 0,63 kg |
|---|---|
| Kod producenta | 90241 |
| Rozmiar | 4 |
| F1 | 1,7 kN |
| F2 | 3 kN |
| Długość dźwigni zaciskowej | 252 mm |
| Długość ramienia zaciskowego | 140 mm |
| Śruba dociskowa | M8 x 65 |
| Waga | 630 g |

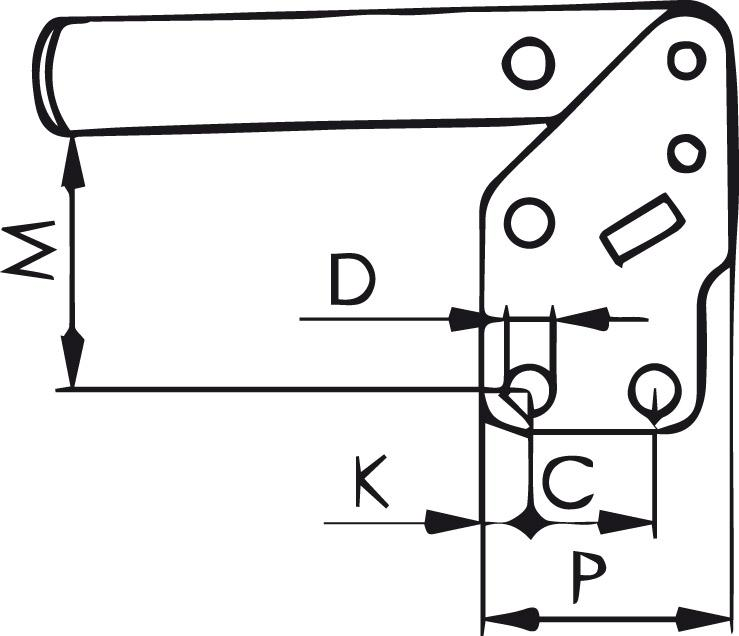

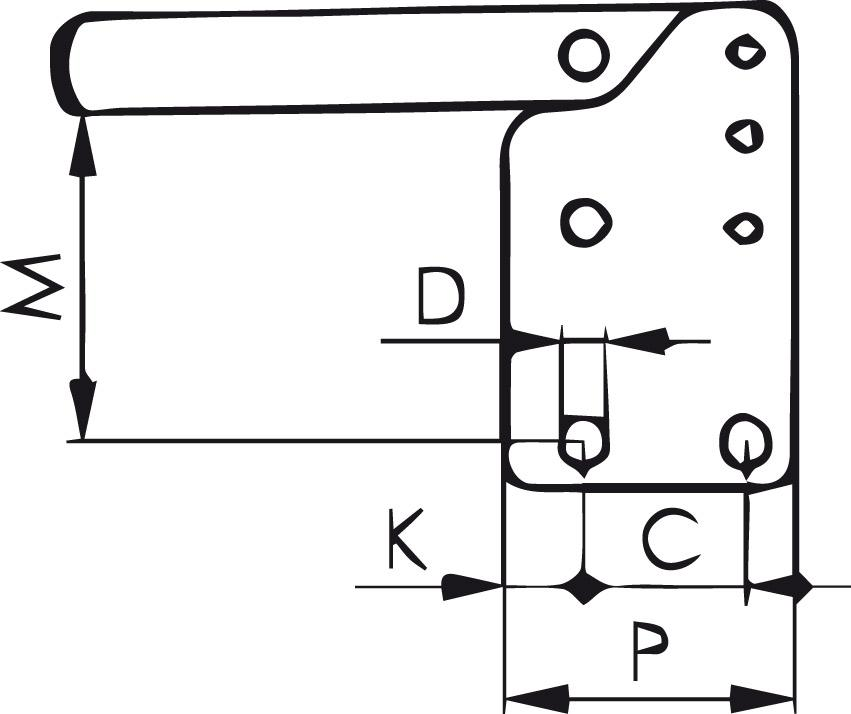

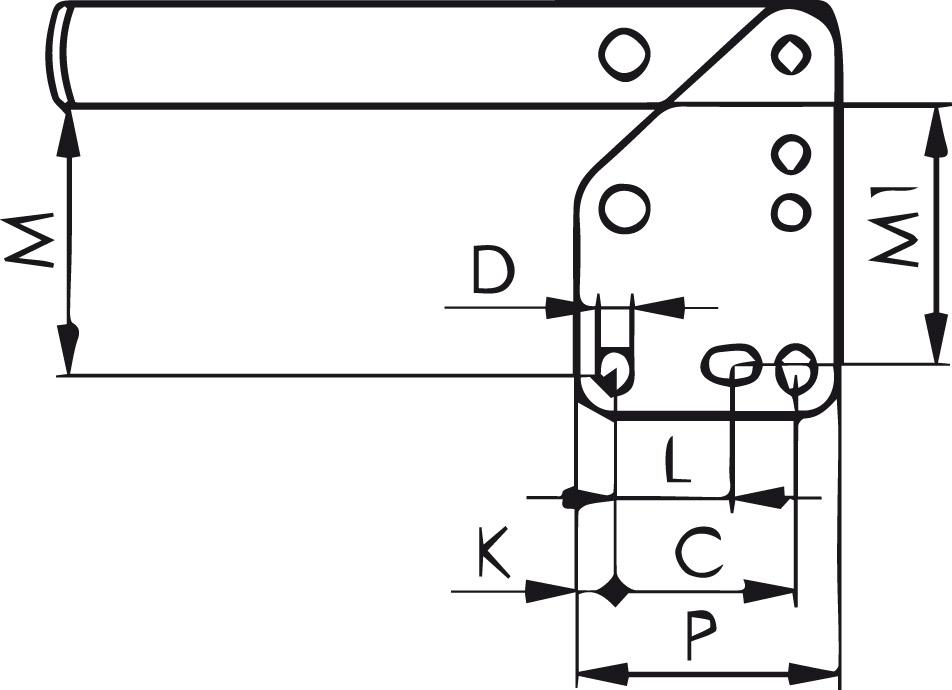

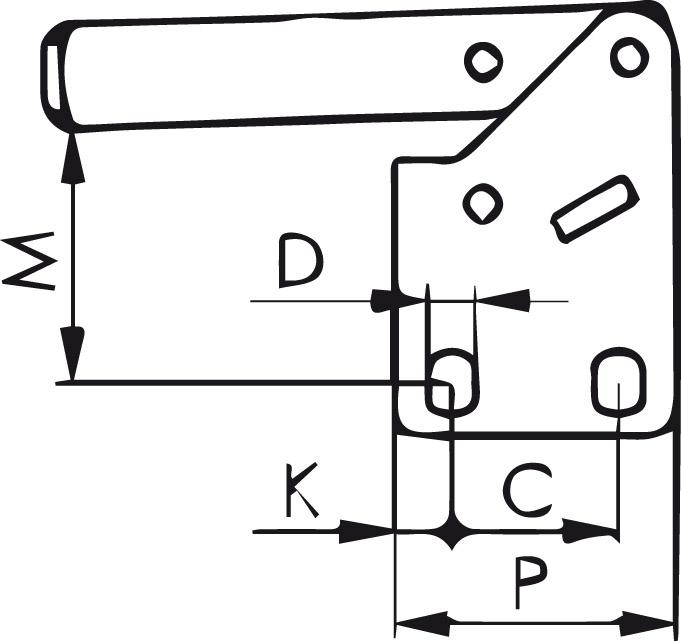

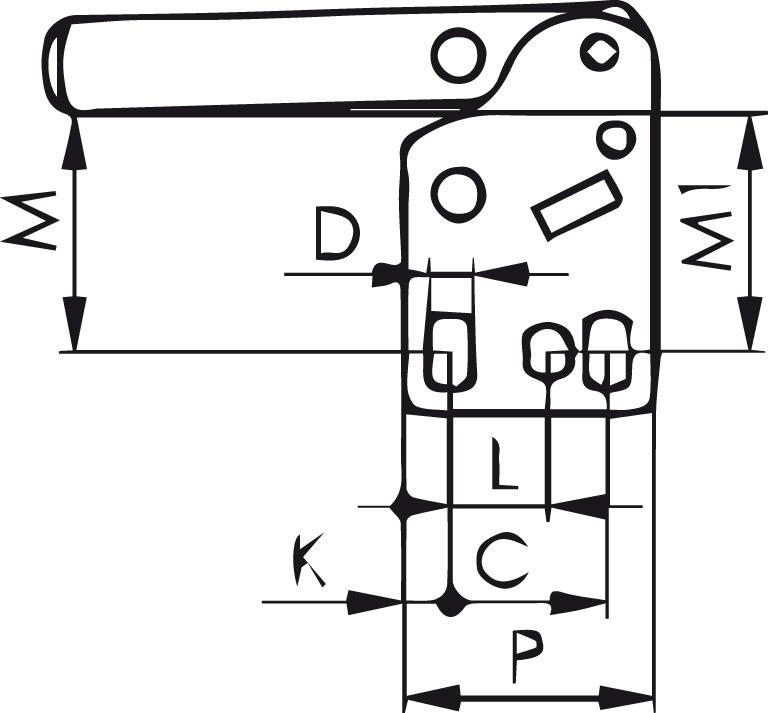

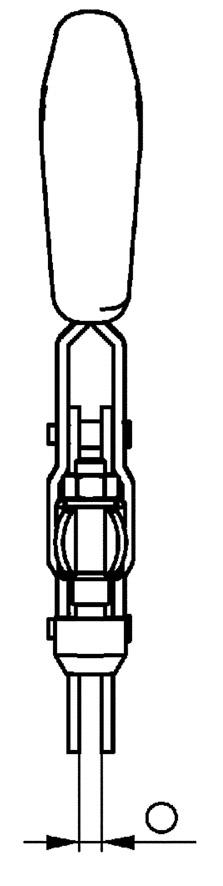

| A | 10 |
| B | 101 |
| C | 32 |
| D | 8,6 |
| E | 54 |
| F | 16 |
| H | 65 |
| H1 | 244 |
| HW min. | 16,5 |
| HW maks. | 45,5 |
| I | 20 |
| K | 13 |
| L | – |
| L1 | 141 |
| L2 | 130 |
| M | 55,5 |
| M 1 | – |
| N | 35 |
| O | 8 |
| P | 53 |
| alpha* | 60° |
