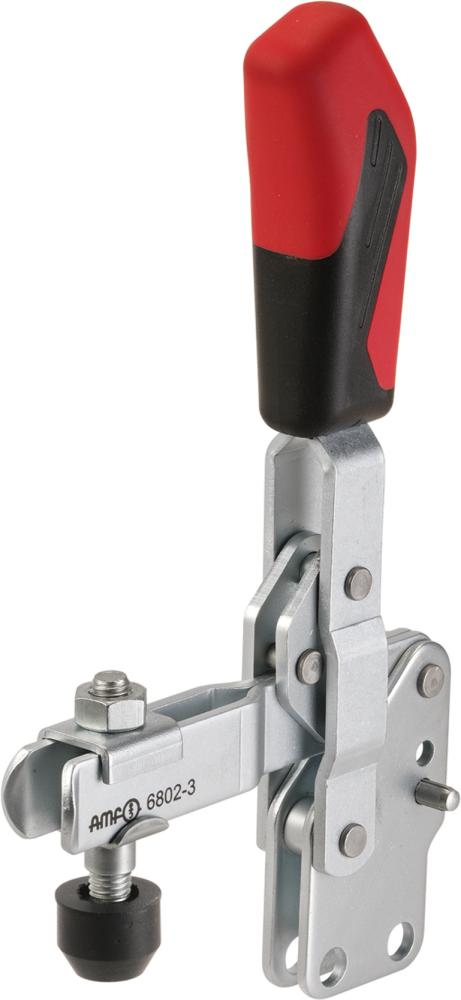

Docisk szybkomocujący pionowy 6802, wielkość 2 AMF
114,72 zł
21 w magazynie
Opis
Wykonanie: docisk szybkomocujący, pionowy, z otwartym ramieniem dociskowym i stopą pionową. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
Zastosowanie: do mocowania na środnikach i do konstrukcji spawanych.
Zakres dostawy: docisk szybkomocujący, pionowy, w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego.
Informacje dodatkowe
| Waga | 0,2 kg |
|---|---|
| Kod producenta | 90225 |
| Rozmiar | 2 |
| F1 | 0,8 kN |
| F2 | 1,2 kN |
| Długość dźwigni zaciskowej | 157 mm |
| Długość ramienia zaciskowego | 82 mm |
| Śruba dociskowa | M6 x 35 |
| Waga | 175 g |

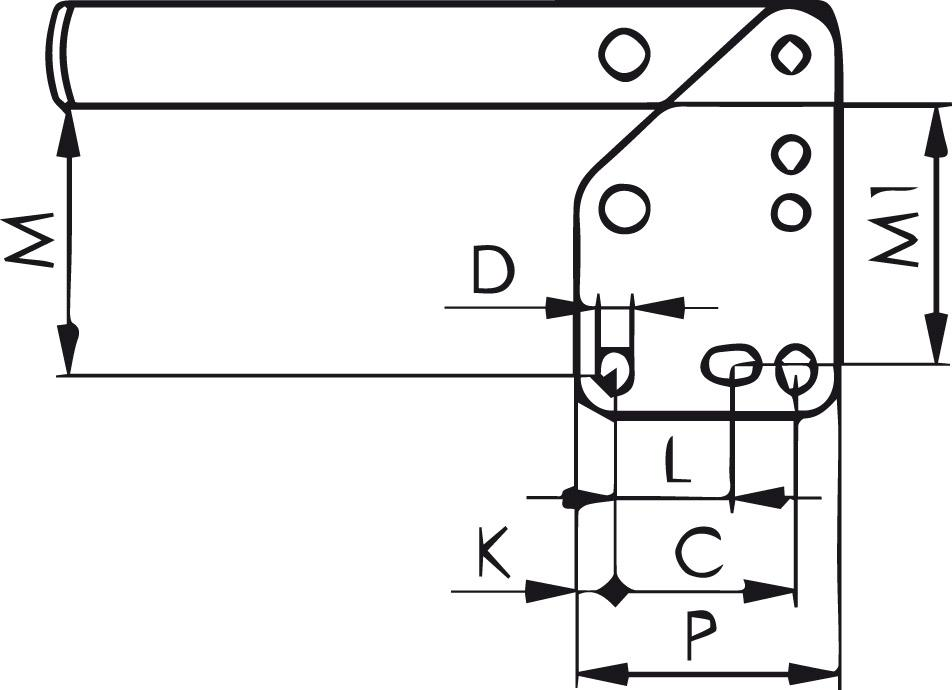

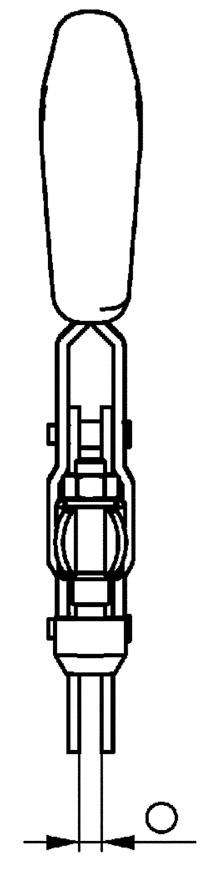

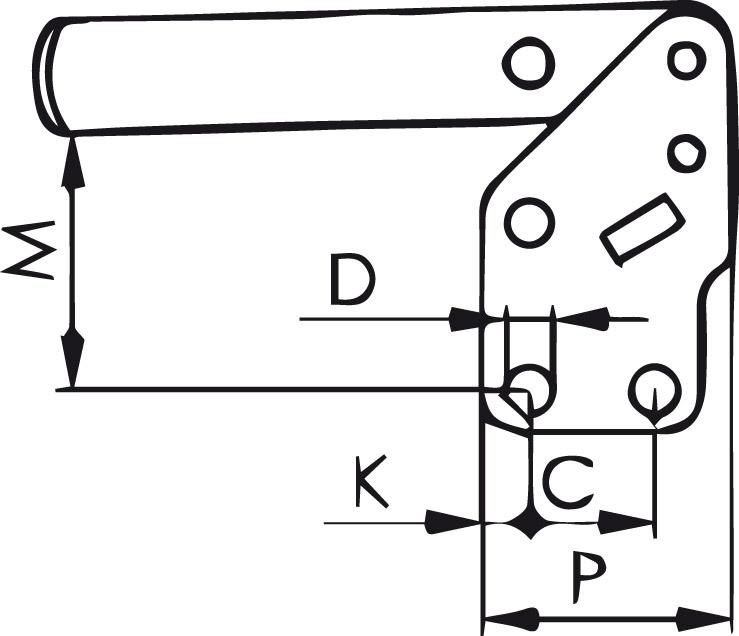

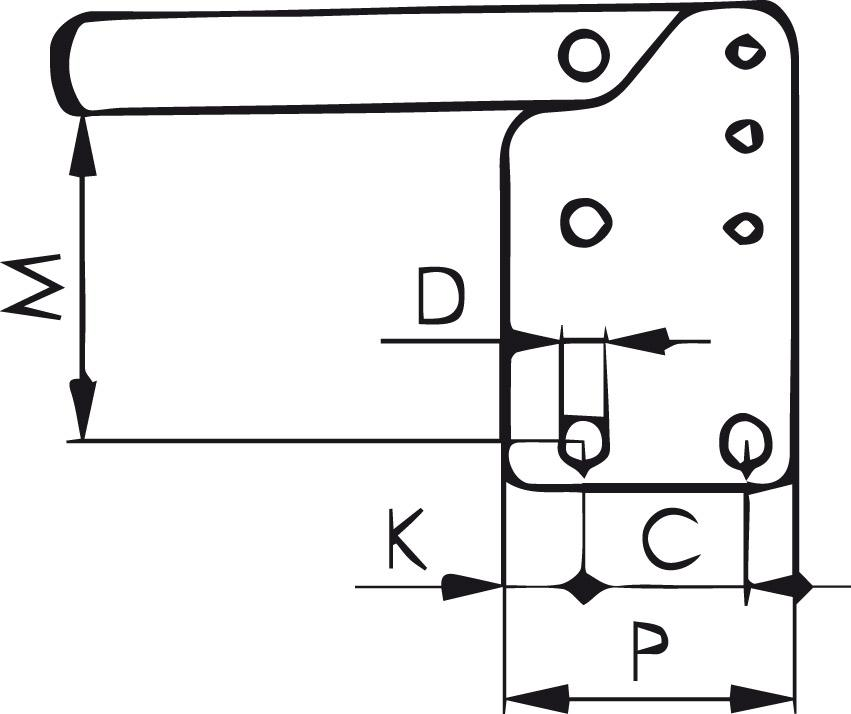

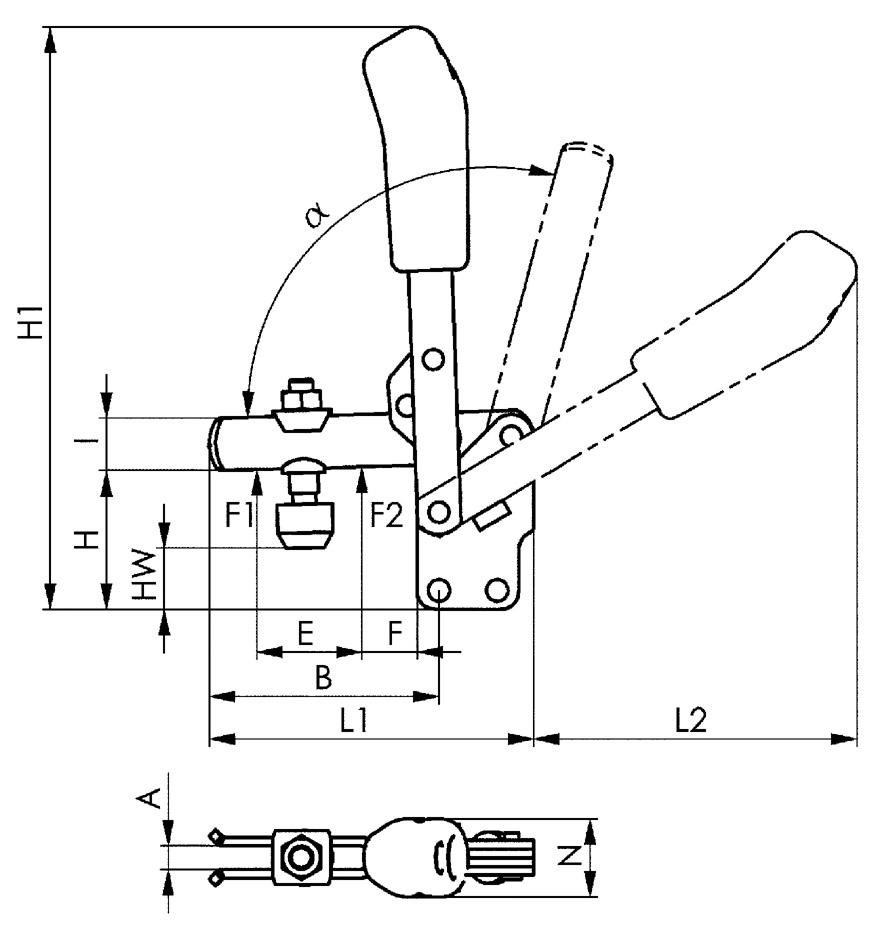

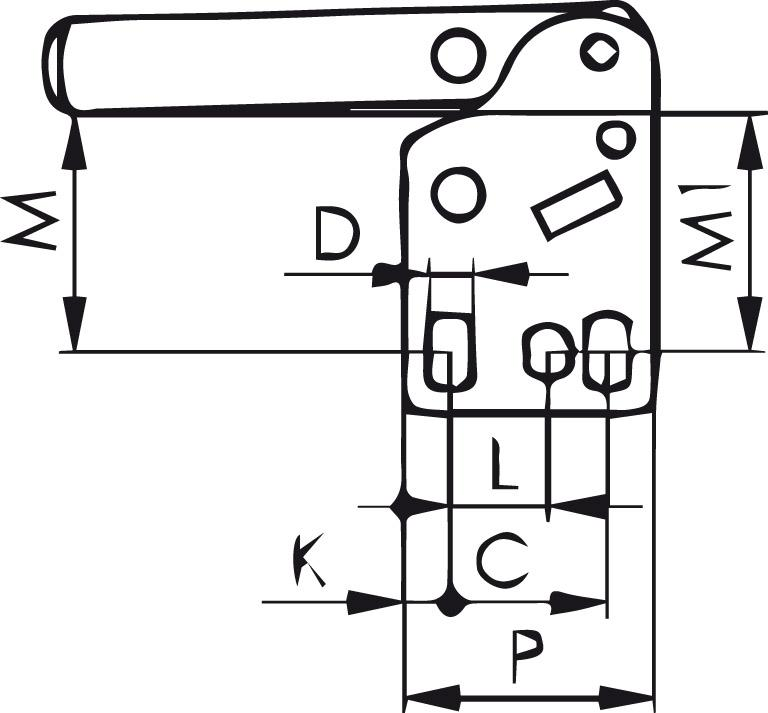

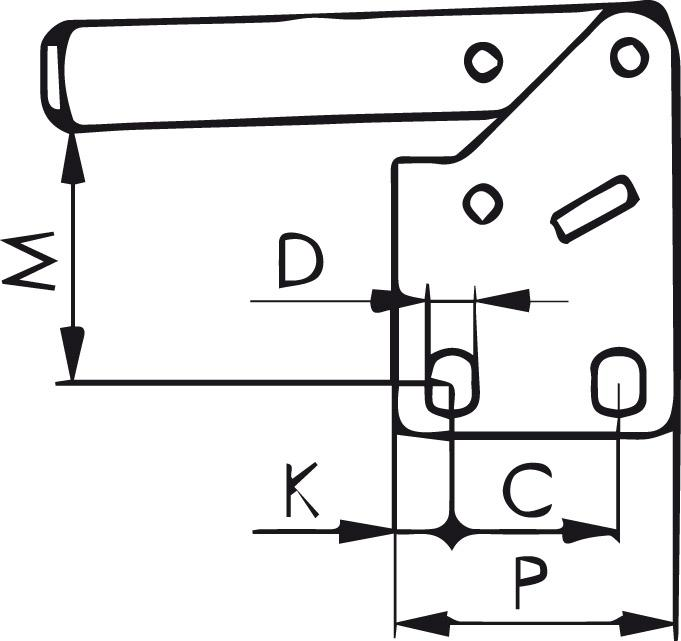

| A | 6 |
| B | 52 |
| C | 20 |
| D | 5,5 |
| E | 25 |
| F | 11 |
| H | 38 |
| H1 | 144 |
| HW min. | 11,5 |
| HW maks. | 19,5 |
| I | 12 |
| K | 6 |
| L | 12,5 |
| L1 | 78 |
| L2 | 80 |
| M | 28,5–32 |
| M 1 | 30 |
| N | 21 |
| O | 5 |
| P | 32 |
| alpha* | 60° |
