Docisk szybkomocujący pionowy 6400 ESD, wielkość 1 AMF
124,34 zł
17 w magazynie
Opis
Wykonanie: z nasadką ochronną i rękojeścią z materiału odprowadzającego ładunki elektrostatyczne. Docisk szybkomocujący pionowy, z otwartym ramieniem dociskowym i stopą poziomą. Ocynkowany i pasywowany. Nity ze stali nierdzewnej, które w wielkościach 2 i 3 poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie.
Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców, zabezpieczeniem przed zgubieniem śruby dociskowej na końcu ramienia mocującego.
Zastosowanie: zacisk pionowy ESD został opracowany specjalnie do stosowania w strefach ochrony ESD (EPA -electrostatic protected area) przy pracach na wrażliwych elektrostatycznie elementach, podzespołach lub urządzeniach zgodnie z normą DIN EN 61340-5-1.
Dostawa: zacisk pionowy z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
Informacje dodatkowe
| Waga | 0,11 kg |
|---|---|
| Kod producenta | 562484 |
| Nr katalogowy | 562484 |

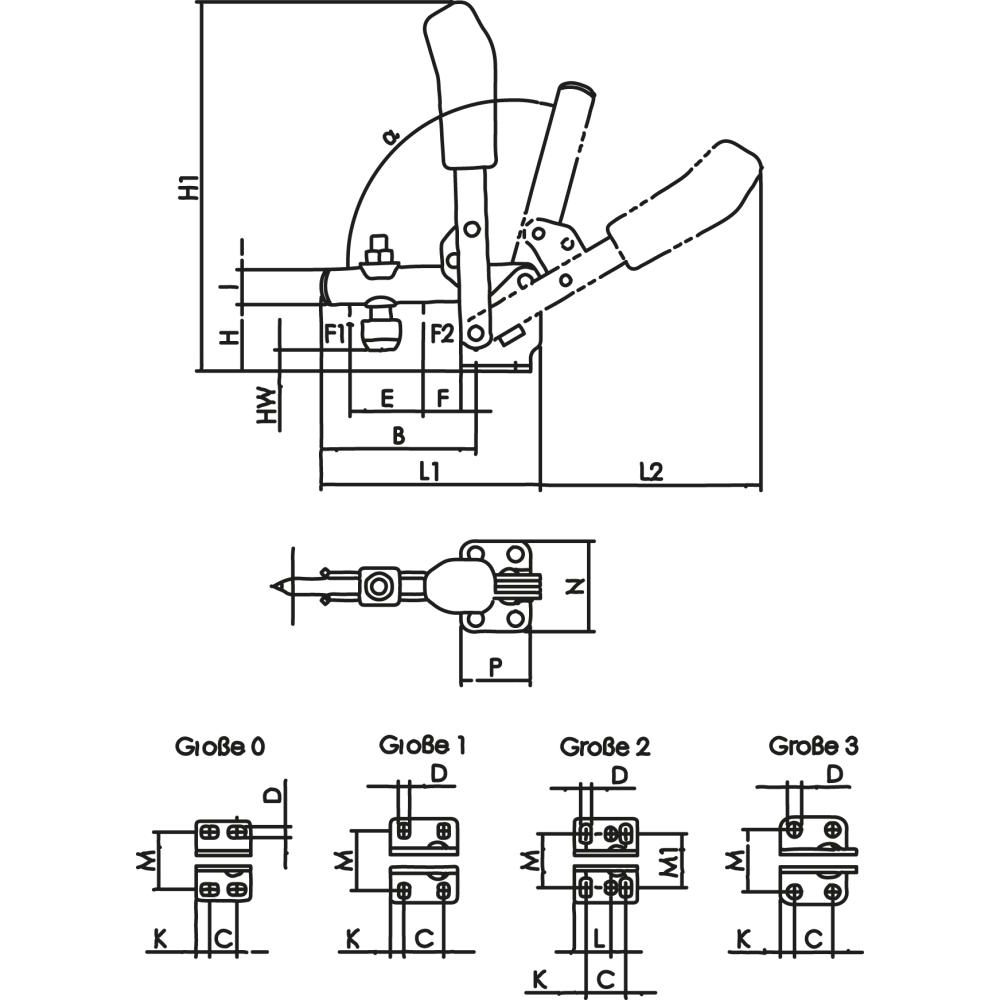

| Wielkość | 1 |
| F1 | 0,6 kN |
| F2 | 1,1 kN |
| Śruba dociskowa | M5 x 30 |
| Waga | 105 g |
| A | 5 |
| B | 39 |
| C | 16 |
| D | 4,5 |
| E | 18 |
| F | 6 |
| H | 19 |
| H1 | 98 |
| HW min. | -4 |
| HW maks. | 2 |
| I | 10 |
| K | 5,5 |
| L1 | 61 |
| L2 | 58 |
| M | 22,5–26 |
| N | 34 |
| P | 27 |
| alpha* | – |
| Rozszerzenie długiego opisu | alpha*: *: Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. |
