Docisk szybkomocujacy, poziomy 6833 wlk. 2 AMF
121,48 zł
76 w magazynie
Opis

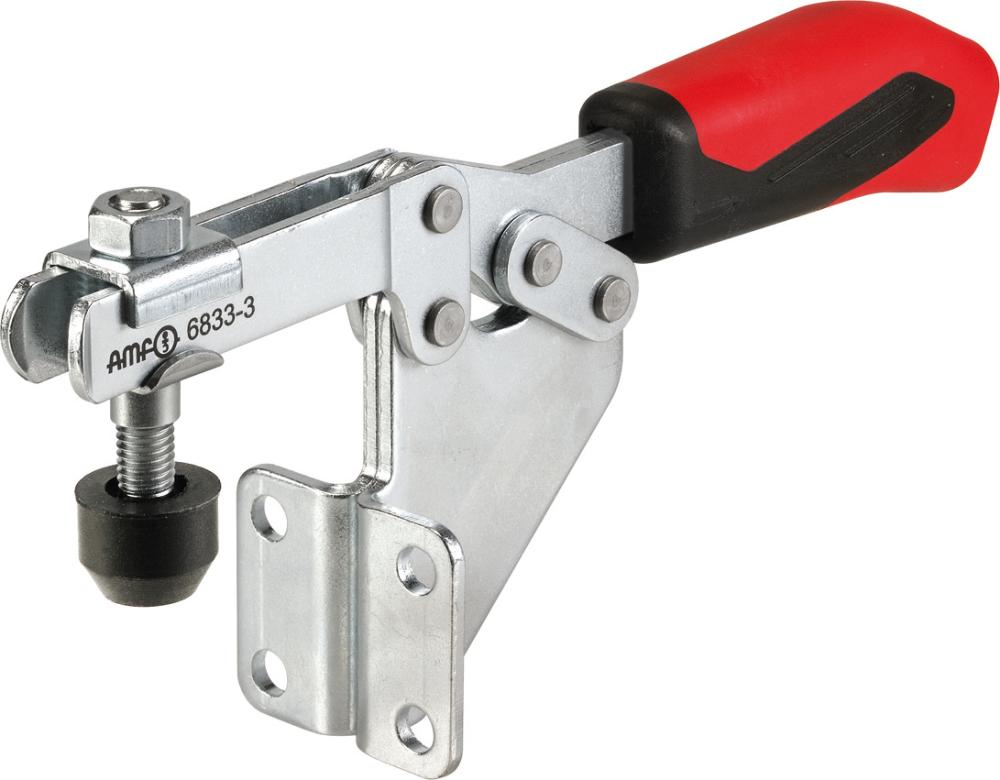

Docisk szybkomocujący, poziomy, ze stopą kątową
Wykonanie: docisk szybkomocujący, poziomy, z otwartym ramieniem dociskowym i stopą poziomą. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 0 i 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
Zastosowanie: do montażu bocznego.
Zakres dostawy: w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
Informacje dodatkowe
| Waga | 0,25 kg |
|---|---|
| Kod producenta | 93328 |
| Rozmiar | 2 |
| Siła mocująca F1 | 1 kN |
| Siła mocująca F2 | 1,2 kN |
| Śruba dociskowa | M6 x 35 |
| Waga | 245 g |

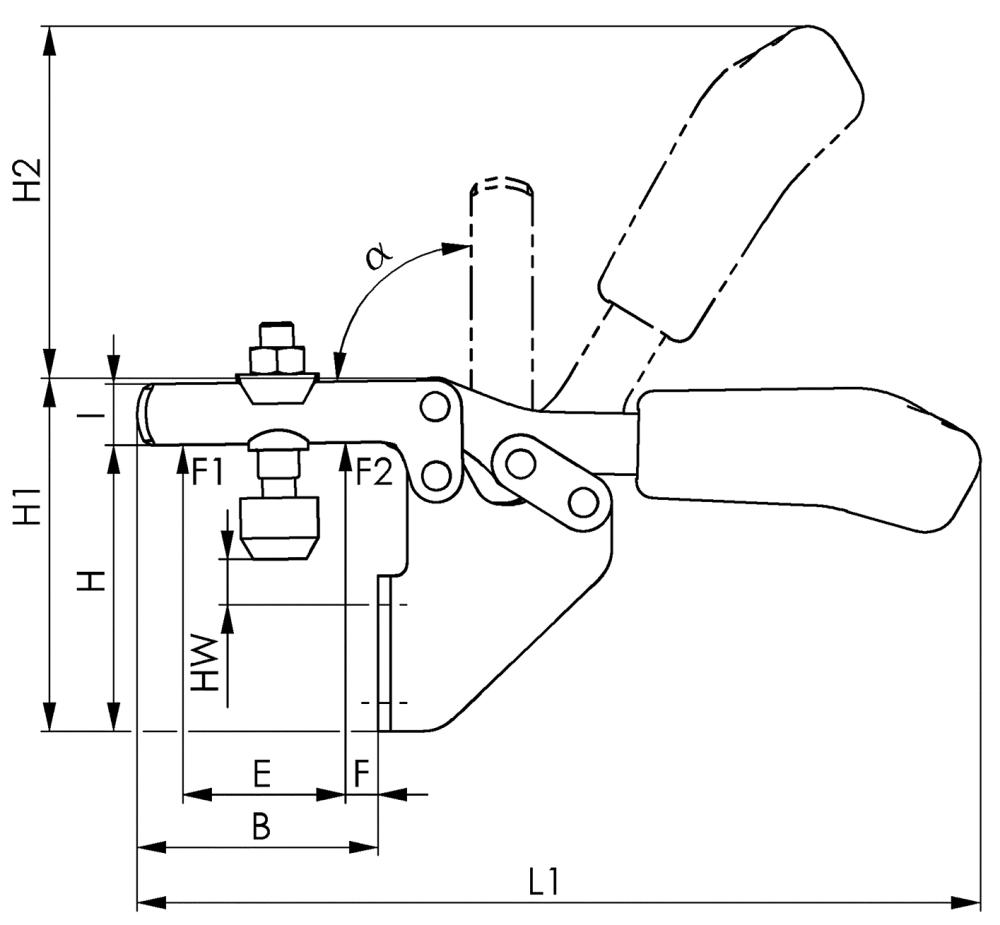

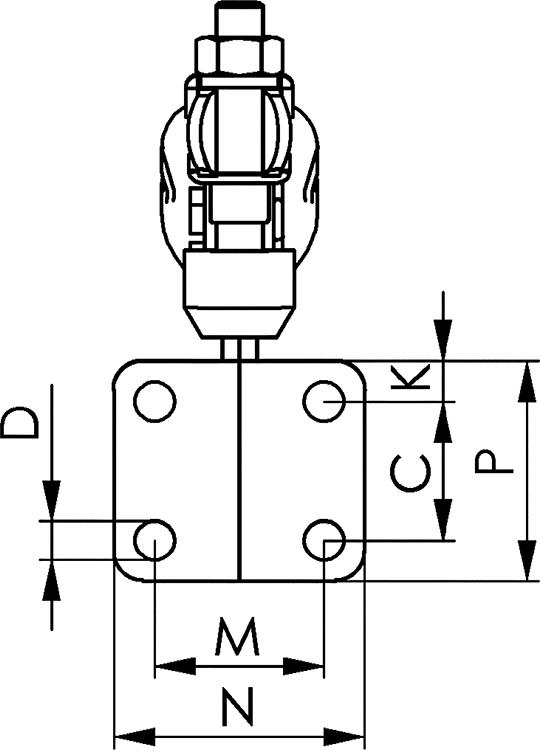

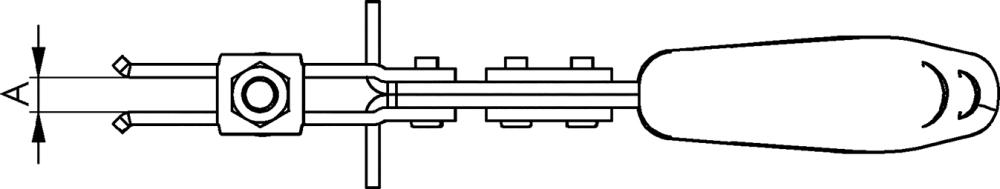

| A | 6,2 |
| B | 52 |
| C | 20 |
| D | 5,6 |
| E | 32 |
| F | 10,5 |
| H | 73 |
| H1 | 94 |
| H2 | 68 |
| HW min. | 22 |
| HW maks. | 29,5 |
| I | 13,2 |
| K | 6 |
| L1 | 162 |
| M | 25,5 |
| N | 37 |
| P | 32 |
| alpha | 90° |
