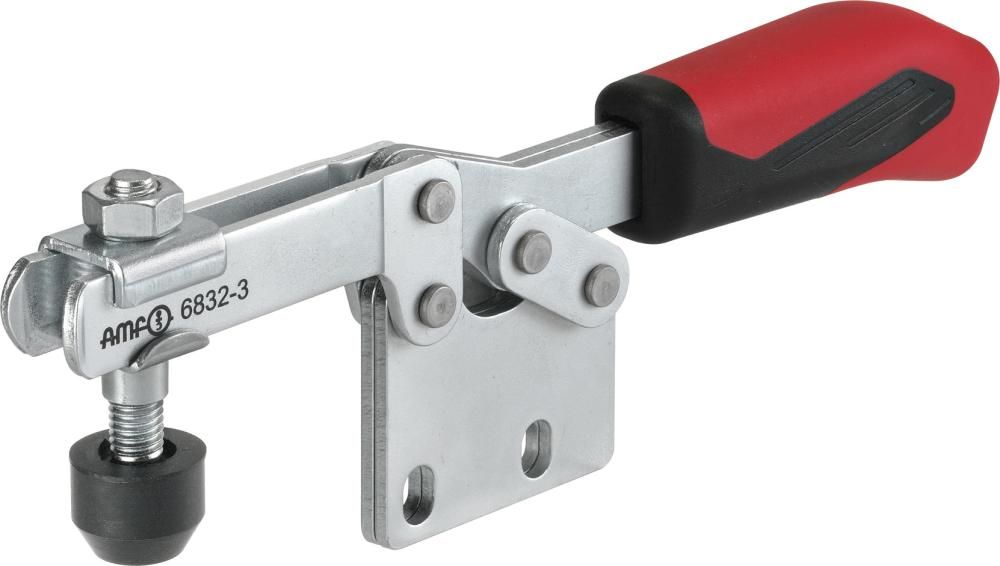

Docisk szybkomocujacy poziomy 6832, wielkość 1 AMF
100,73 zł
42 w magazynie
Opis
Wykonanie: docisk szybkomocujący, poziomy, z otwartym ramieniem dociskowym i stopą pionową. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 0 i 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
Zastosowanie: do mocowania na środnikach i do konstrukcji spawanych.
Zakres dostawy: w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
Informacje dodatkowe
| Waga | 0,11 kg |
|---|---|
| Kod producenta | 93211 |
| Rozmiar | 1 |
| F1 | 0,8 kN |
| F2 | 1,1 kN |
| Śruba dociskowa | M5 x 30 |
| Waga | 105 g |

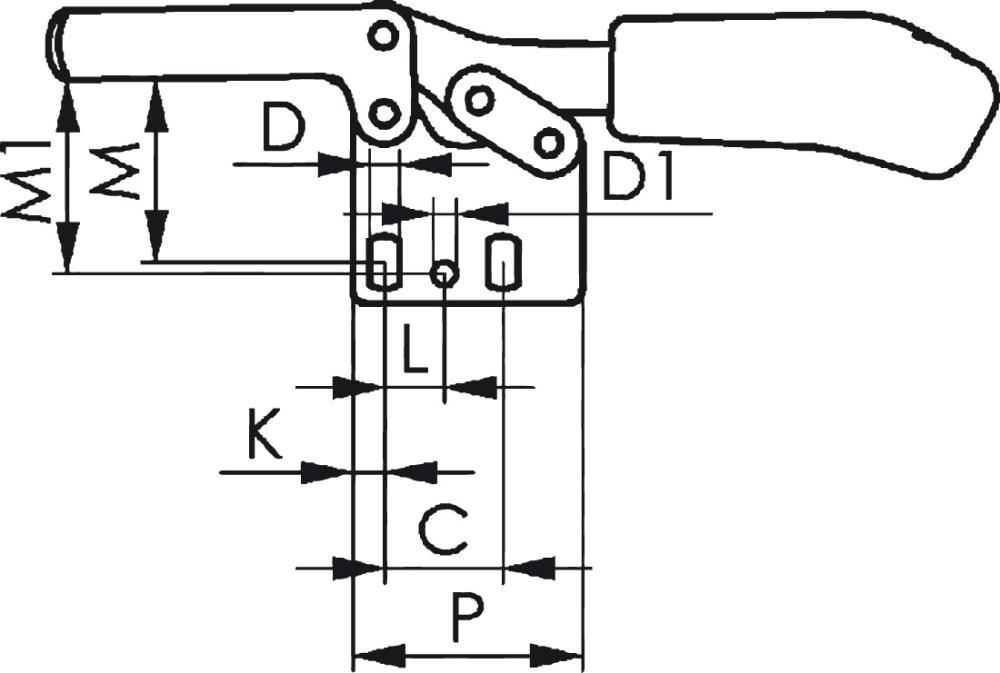

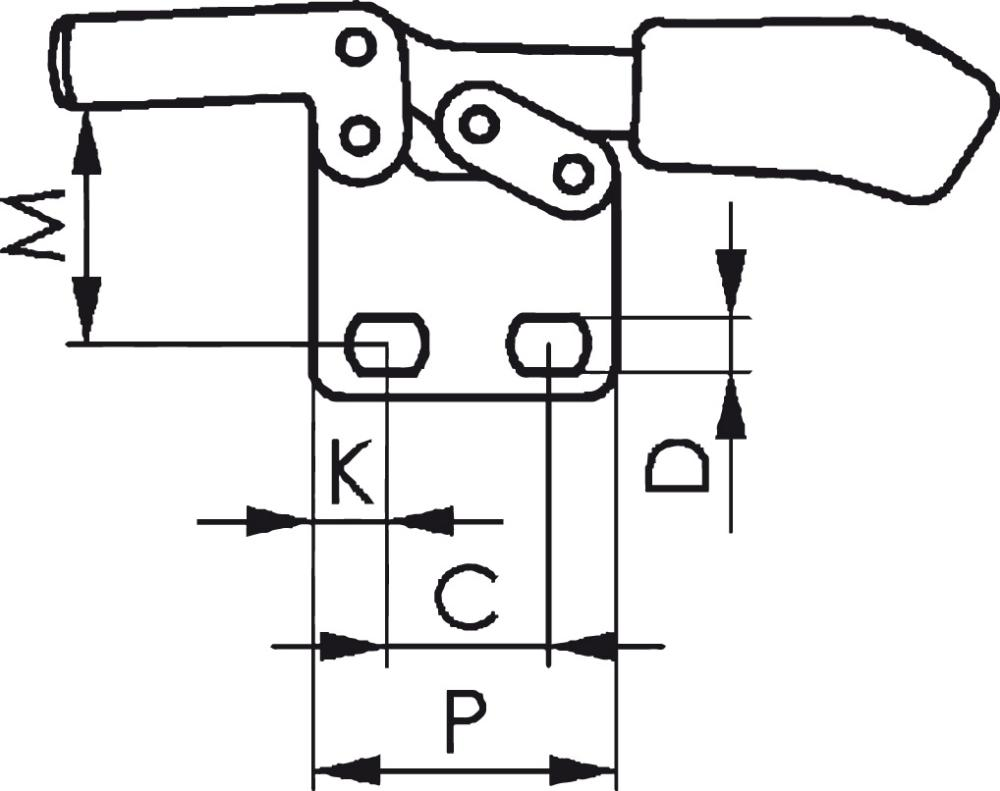

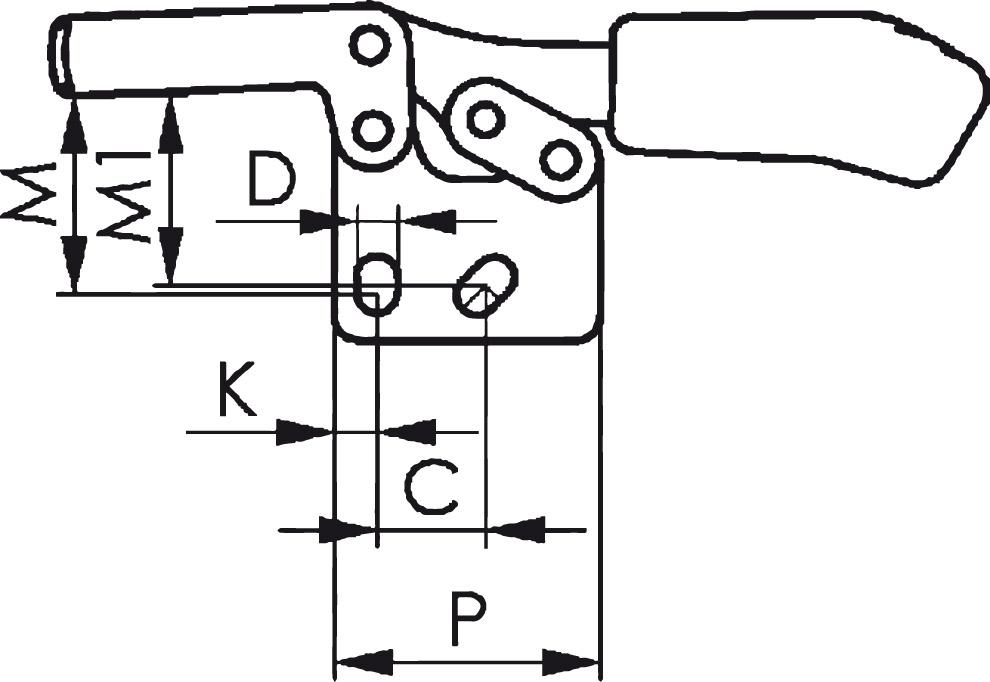

| A | 5 |
| B | 42 |
| C | 13–14,5 |
| D | 5,2 |
| D1 | – |
| E | 6,5 |
| F | 8 |
| H | 31,5 |
| H1 | 43 |
| H2 | 49 |
| HW min. | 8 |
| HW maks. | 15 |
| I | 10 |
| K | 5,5 |
| L | – |
| L1 | 120 |

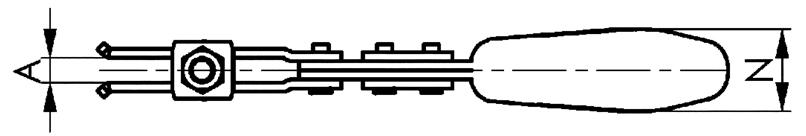

| N | 18 |
| P | 34 |
| alpha | 90° |
