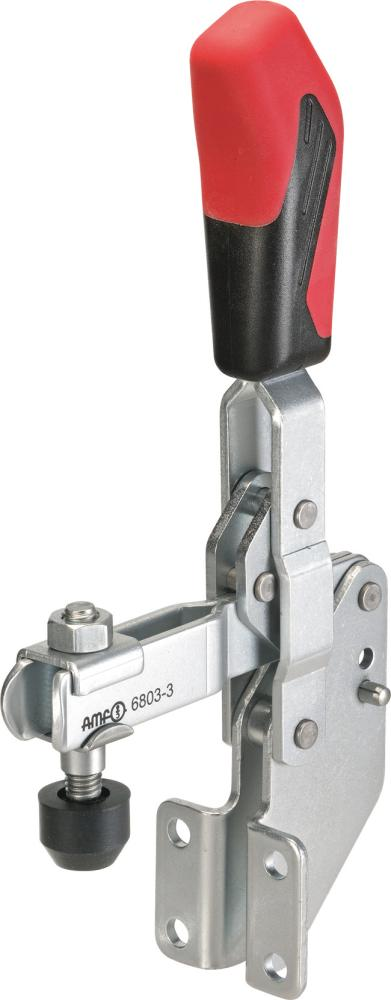

Docisk szybkomocujacy, pionowy,6803 wlk. 3 AMF
136,66 zł
18 w magazynie
Opis
Wykonanie: docisk szybkomocujący, pionowy, z otwartym ramieniem dociskowym i stopą kątową. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
Zastosowanie: do montażu bocznego.
Zakres dostawy: docisk szybkomocujący, pionowy, w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego.
Informacje dodatkowe
| Waga | 0,4 kg |
|---|---|
| Kod producenta | 90332 |
| Rozmiar | 3 |
| F1 | 1,4 kN |
| F2 | 2,5 kN |
| Śruba dociskowa | M8 x 45 |
| Waga | 400 g |

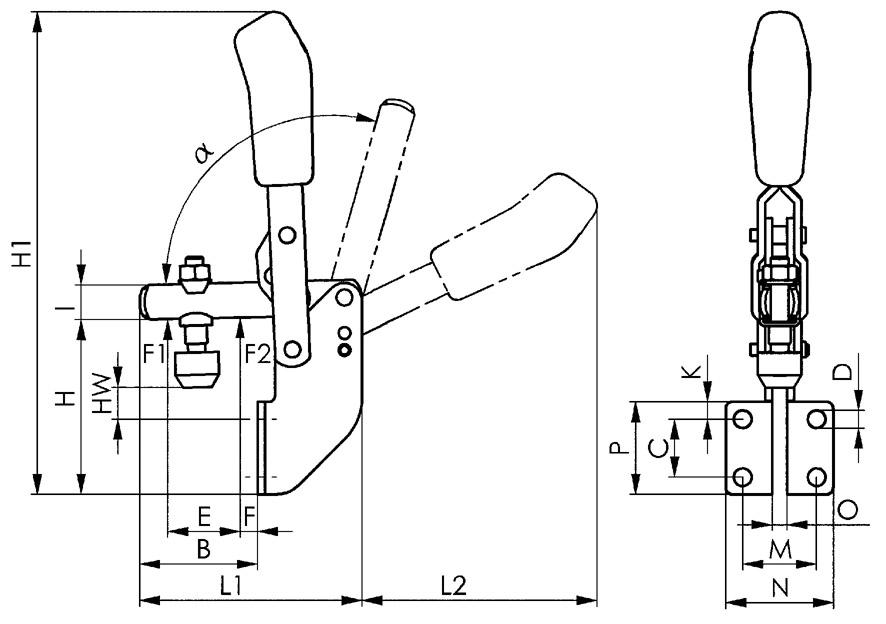

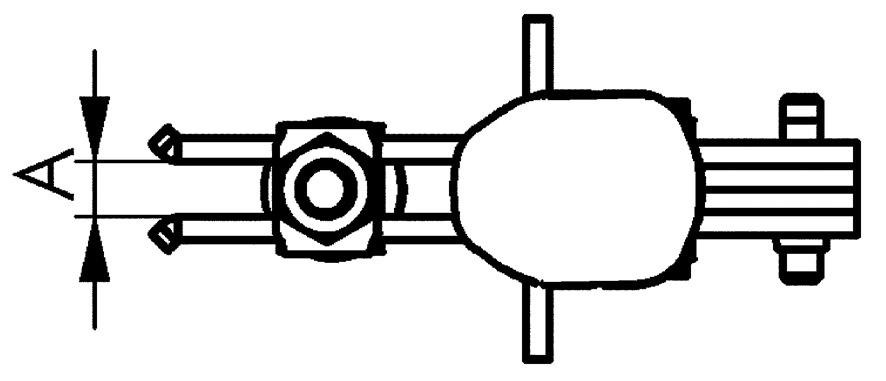

| A | 8 |
| B | 63 |
| C | 24 |
| D | 6,5 |
| E | 37 |
| F | 11 |
| H | 71 |
| H1 | 223 |
| HW min. | 9 |
| HW maks. | 17,5 |
| I | 18 |
| K | 7 |
| L1 | 111 |
| L2 | 112 |
| M | 28,5 |
| N | 42,5 |
| O | 6 |
| P | 38 |
| alpha* | 60° |
