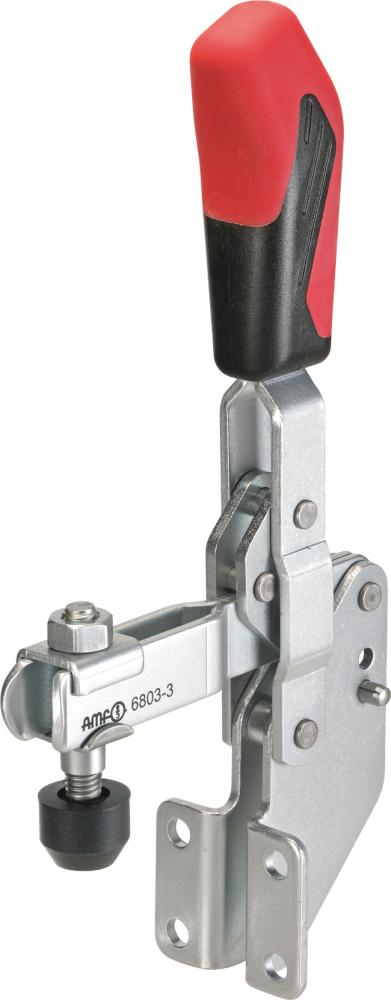

Docisk szybkomocujacy, pionowy,6803 wlk. 1 AMF
100,73 zł
102 w magazynie
Opis
Wykonanie: docisk szybkomocujący, pionowy, z otwartym ramieniem dociskowym i stopą kątową. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
Zastosowanie: do montażu bocznego.
Zakres dostawy: docisk szybkomocujący, pionowy, w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego.

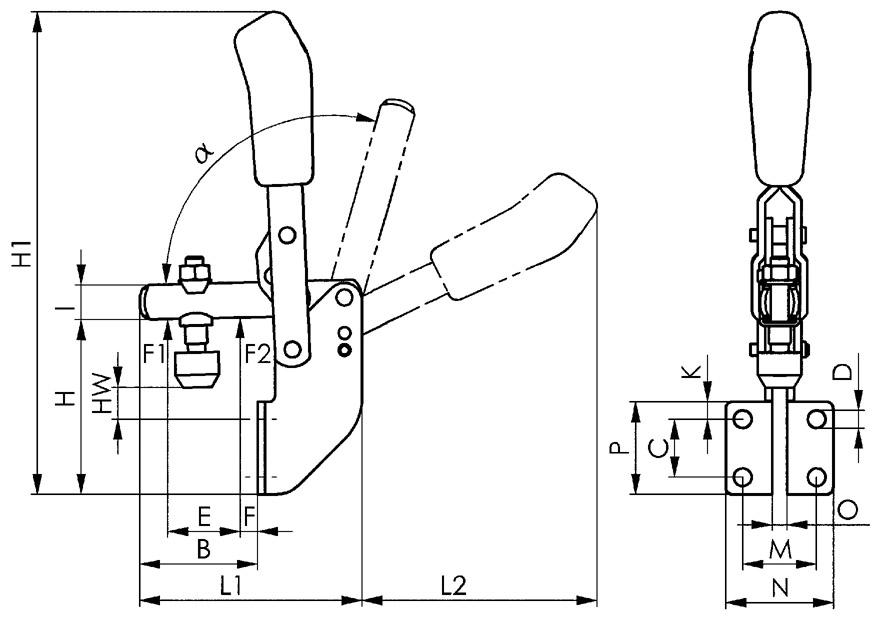

Informacje dodatkowe
| Waga | 0,13 kg |
|---|---|
| Kod producenta | 90316 |
| Rozmiar | 1 |
| F1 | 0,8 kN |
| F2 | 1,1 kN |
| Śruba dociskowa | M5 x 30 |
| Waga | 125 g |

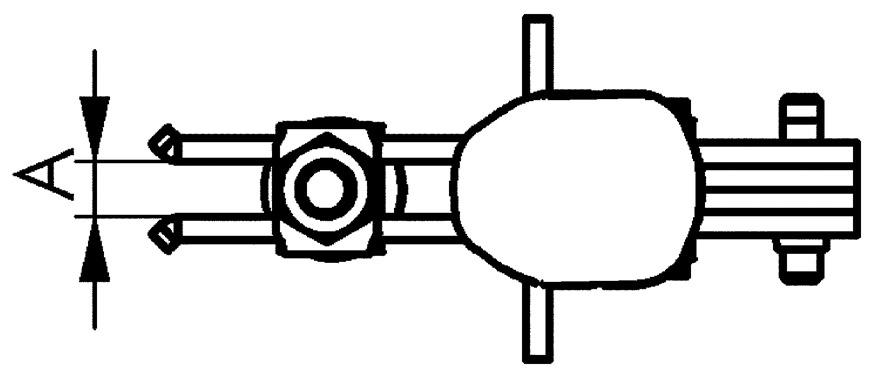

| A | 5 |
| B | 34,5 |
| C | 14 |
| D | 4,5 |
| E | 18 |
| F | 7 |
| H | 45 |
| H1 | 125 |
| HW min. | 2,5 |
| HW maks. | 9 |
| I | 10 |
| K | 10 |
| L1 | 61 |
| L2 | 58 |
| M | 20 |
| N | 30 |
| O | 5 |
| P | 30 |
| alpha* | – |
