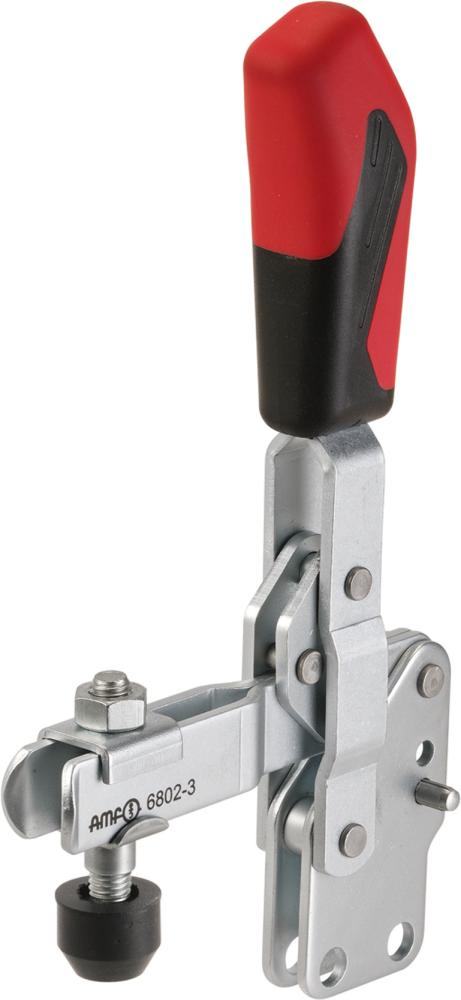

Docisk szybkomocujący pionowy 6802, wielkość 5 AMF
274,59 zł
80 w magazynie
Opis
Wykonanie: docisk szybkomocujący, pionowy, z otwartym ramieniem dociskowym i stopą pionową. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
Zastosowanie: do mocowania na środnikach i do konstrukcji spawanych.
Zakres dostawy: docisk szybkomocujący, pionowy, w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego.
Informacje dodatkowe
| Waga | 1,51 kg |
|---|---|
| Kod producenta | 90258 |
| Rozmiar | 5 |
| F1 | 3 kN |
| F2 | 5 kN |
| Długość dźwigni zaciskowej | 321 mm |
| Długość ramienia zaciskowego | 195 mm |
| Śruba dociskowa | M12 x 80 |
| Waga | 1480 g |

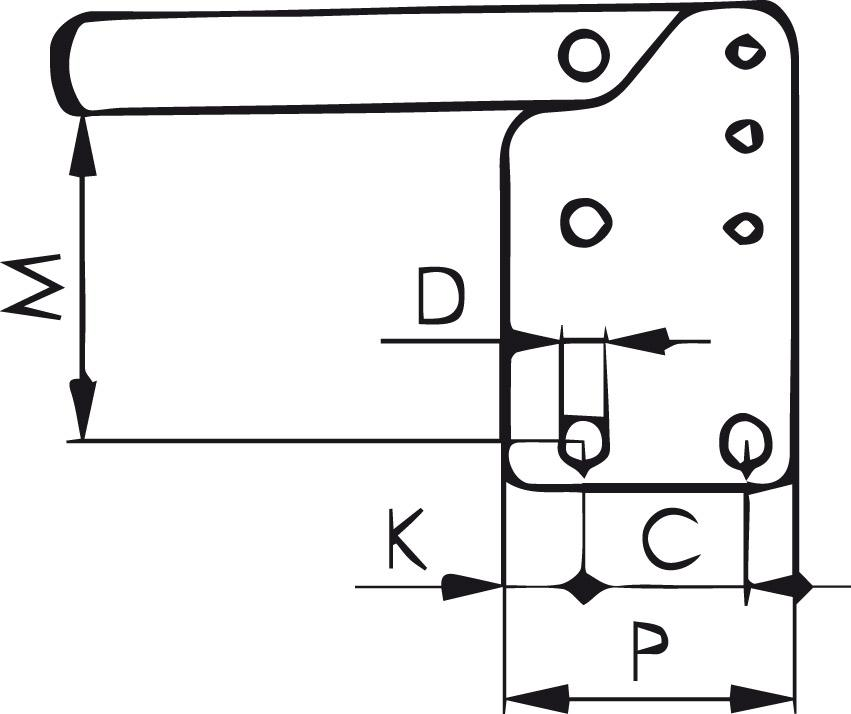

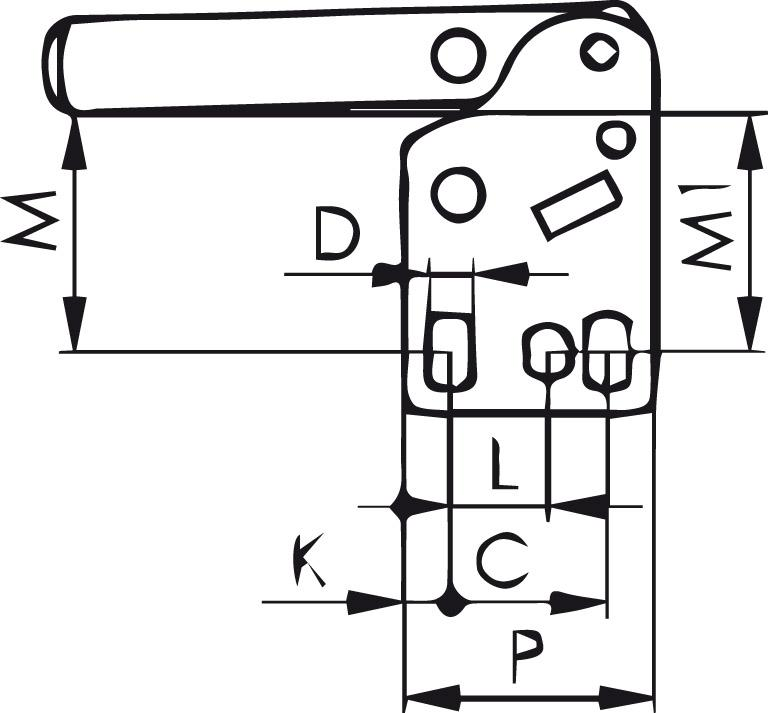

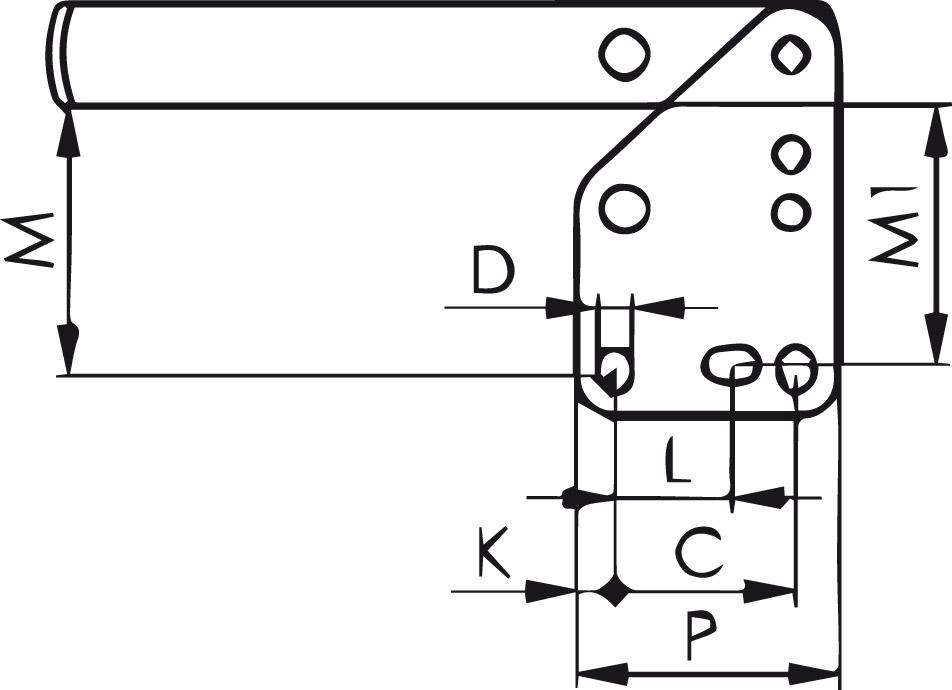

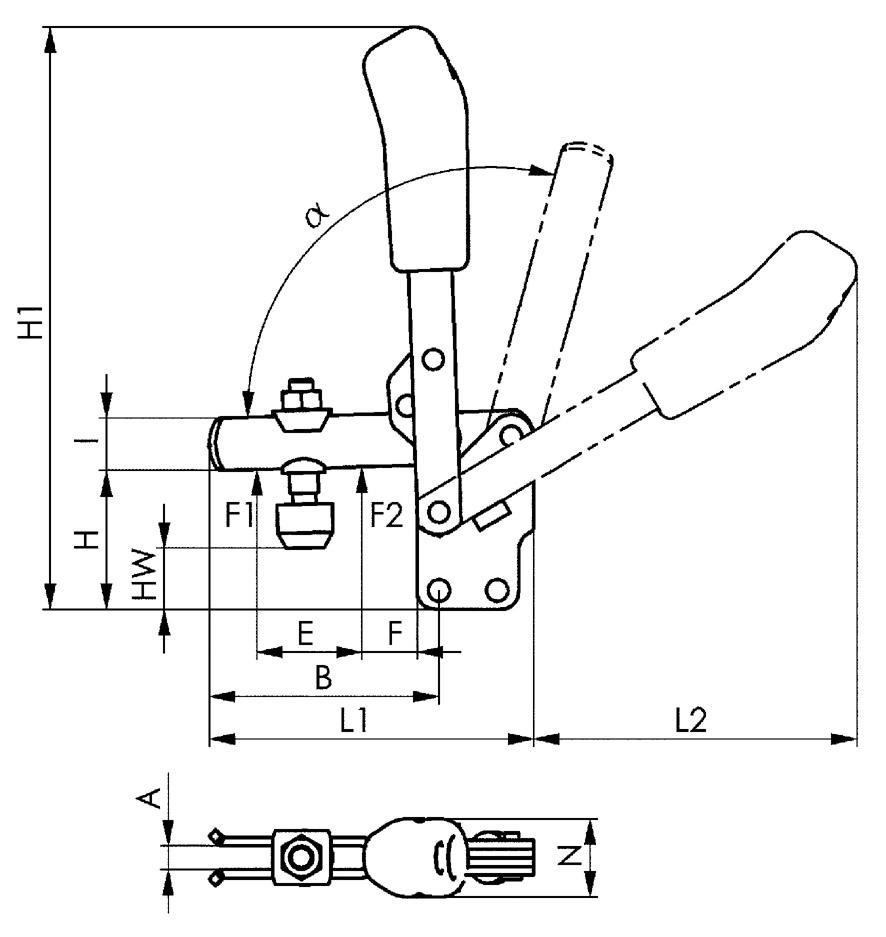

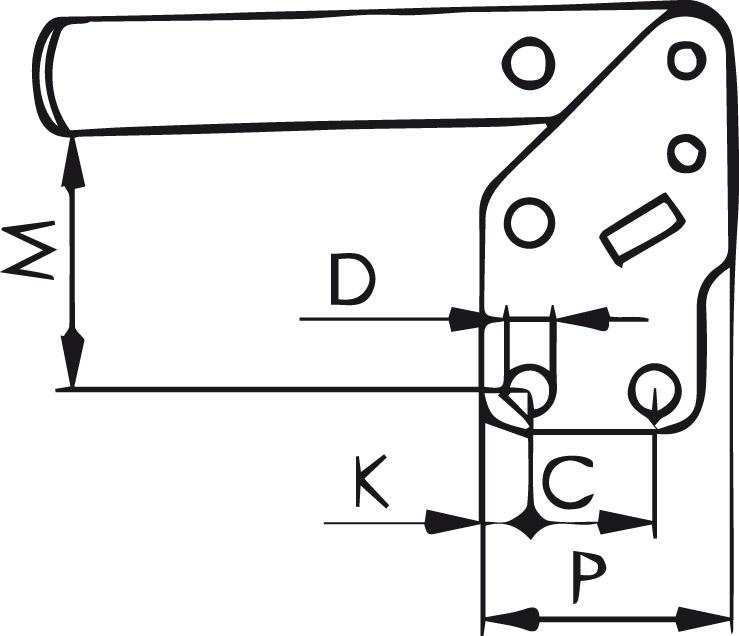

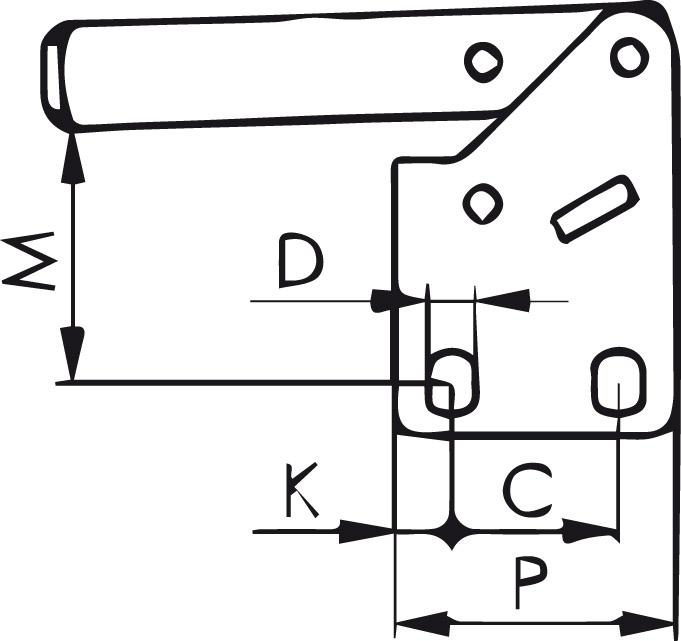

| A | 14 |
| B | 140 |
| C | 45 |
| D | 8,5 |
| E | 72 |
| F | 35 |
| H | 77 |
| H1 | 301 |
| HW min. | 18 |
| HW maks. | 49 |
| I | 25 |
| K | 9,5 |
| L | 26,5–31,5 |
| L1 | 195 |
| L2 | 183 |
| M | 66 |
| M 1 | 64 |
| N | 45 |

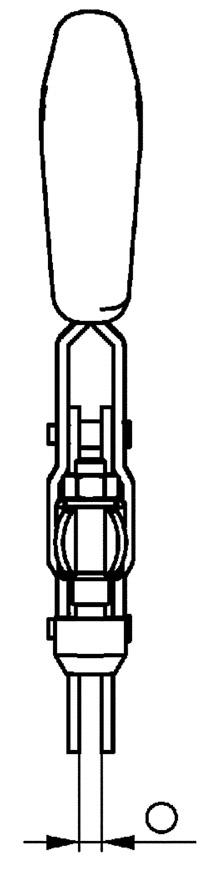

| O | 10 |
| P | 65 |
| alpha* | 60° |
