Docisk szybkomocujący pionowy 6400 ESD, wielkość 0 AMF
117,96 zł
23 w magazynie
Opis
Wykonanie: z nasadką ochronną i rękojeścią z materiału odprowadzającego ładunki elektrostatyczne. Docisk szybkomocujący pionowy, z otwartym ramieniem dociskowym i stopą poziomą. Ocynkowany i pasywowany. Nity ze stali nierdzewnej, które w wielkościach 2 i 3 poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie.
Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców, zabezpieczeniem przed zgubieniem śruby dociskowej na końcu ramienia mocującego.
Zastosowanie: zacisk pionowy ESD został opracowany specjalnie do stosowania w strefach ochrony ESD (EPA -electrostatic protected area) przy pracach na wrażliwych elektrostatycznie elementach, podzespołach lub urządzeniach zgodnie z normą DIN EN 61340-5-1.
Dostawa: zacisk pionowy z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
Informacje dodatkowe
| Waga | 0,07 kg |
|---|---|
| Kod producenta | 562483 |
| Nr katalogowy | 562483 |
| F1 | 0,5 kN |
| F2 | 0,7 kN |
| Śruba dociskowa | M4 x 25 |
| Waga | 60 g |

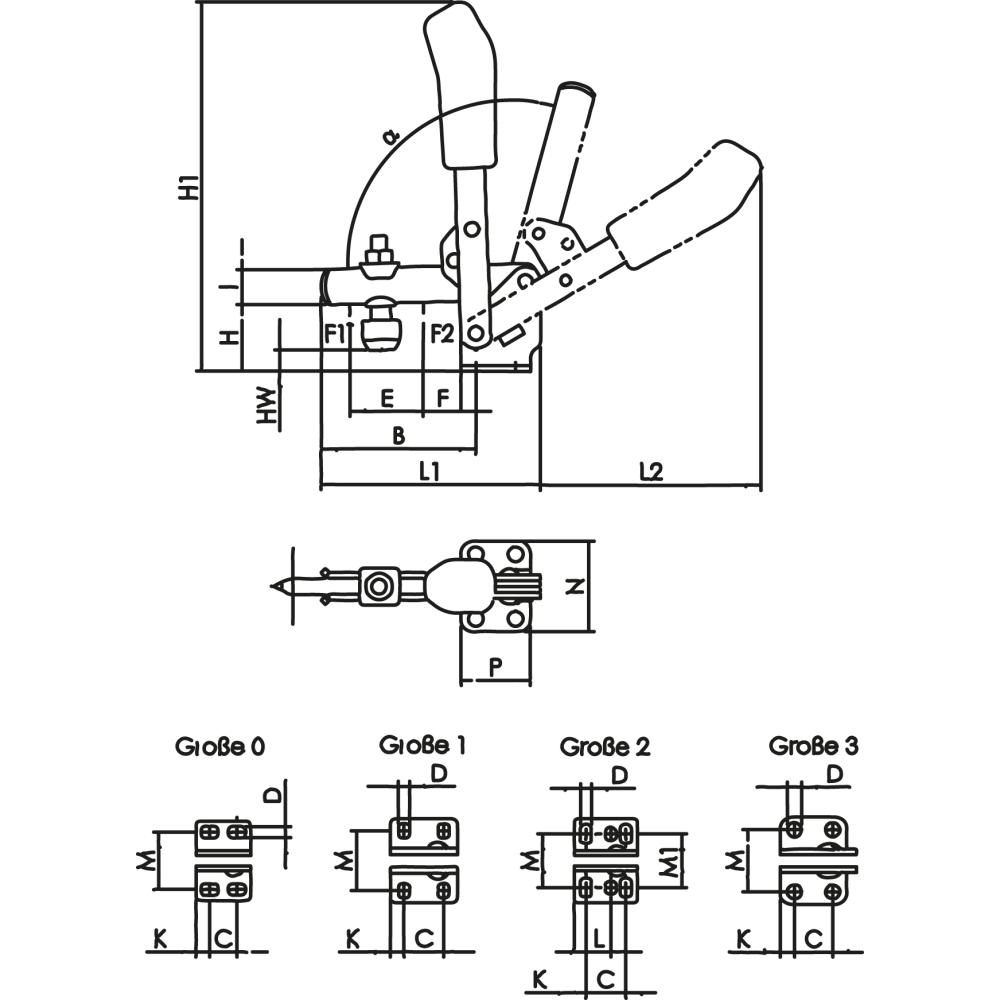

| A | 4 |
| B | 31 |
| C | 8,5–13,5 |
| D | 4,5 |
| E | 14 |
| F | 5 |
| H | 18 |
| H1 | 81 |
| HW min. | -1,5 |
| HW maks. | 3,5 |
| I | 8 |
| K | 5,5 |
| L1 | 49 |
| L2 | 50 |
| M | 23 |
| N | 32 |
| P | 22 |
| alpha* | – |
| Rozszerzenie długiego opisu | alpha*: *: Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. |
