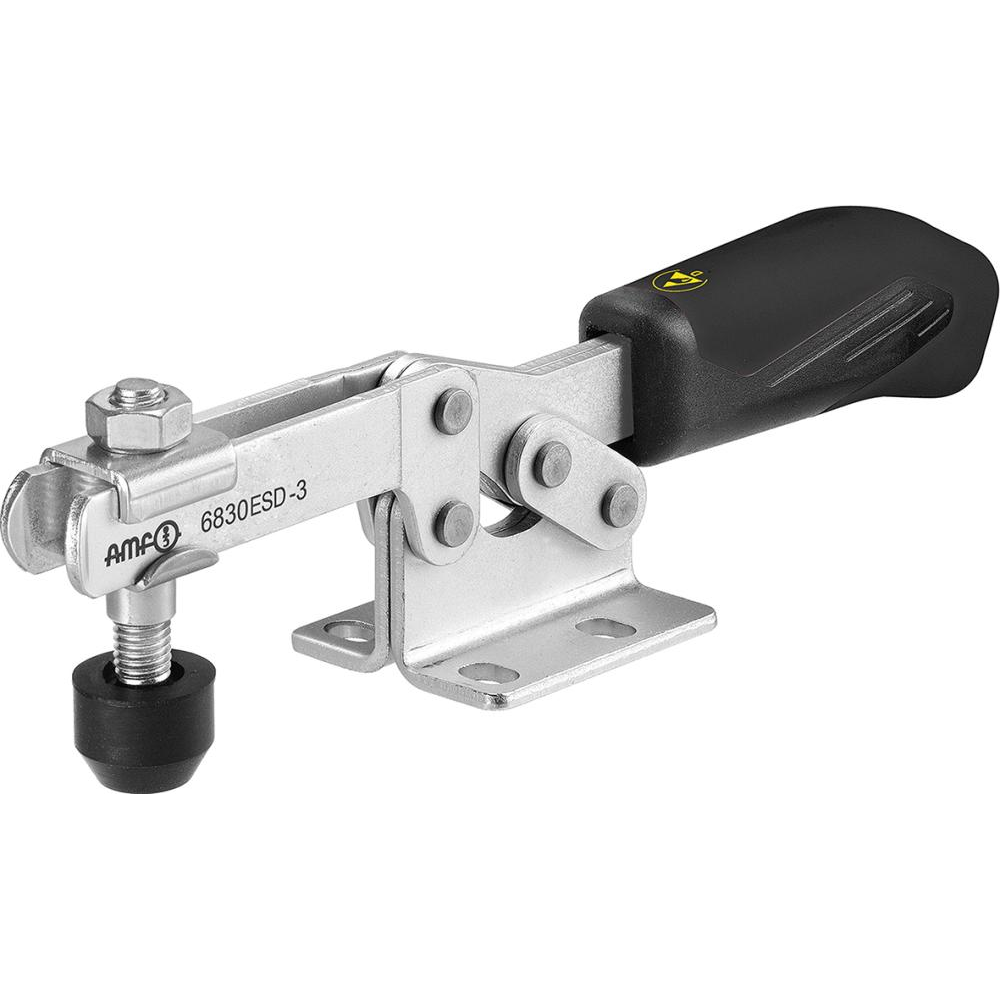

Docisk szybkomoc.poziomy 6830 ESD wlk.3 AMF
164,27 zł
66 w magazynie
Opis
Wykonanie: z nasadką ochronną i rękojeścią z materiału odprowadzającego ładunki elektrostatyczne. Docisk szybkomocujący pionowy, z otwartym ramieniem dociskowym i stopą poziomą. Ocynkowany i pasywowany. Nity ze stali nierdzewnej, które w wielkościach 2 i 3 poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie.
Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców, zabezpieczeniem przed zgubieniem śruby dociskowej na końcu ramienia mocującego.
Zastosowanie: zacisk pionowy ESD został opracowany specjalnie do stosowania w strefach ochrony ESD (EPA -electrostatic protected area) przy pracach na wrażliwych elektrostatycznie elementach, podzespołach lub urządzeniach zgodnie z normą DIN EN 61340-5-1.
Uwaga: docisk ESD nie jest izolowany. Nie nadaje się do prac na elementach znajdujących się pod napięciem.
Dostawa: docisk szybkomocujący pionowy z ulepszaną cieplnie, ocynkowaną śrubą dociskową.
Informacje dodatkowe
| Waga | 0,34 kg |
|---|---|
| Kod producenta | 562491 |
| Nr katalogowy | 562491 |
| Wielkość | 3 |
| F1 | 1,8 kN |
| F2 | 2,5 kN |
| Śruba dociskowa | M8 x 45 |
| Waga | 320 g |

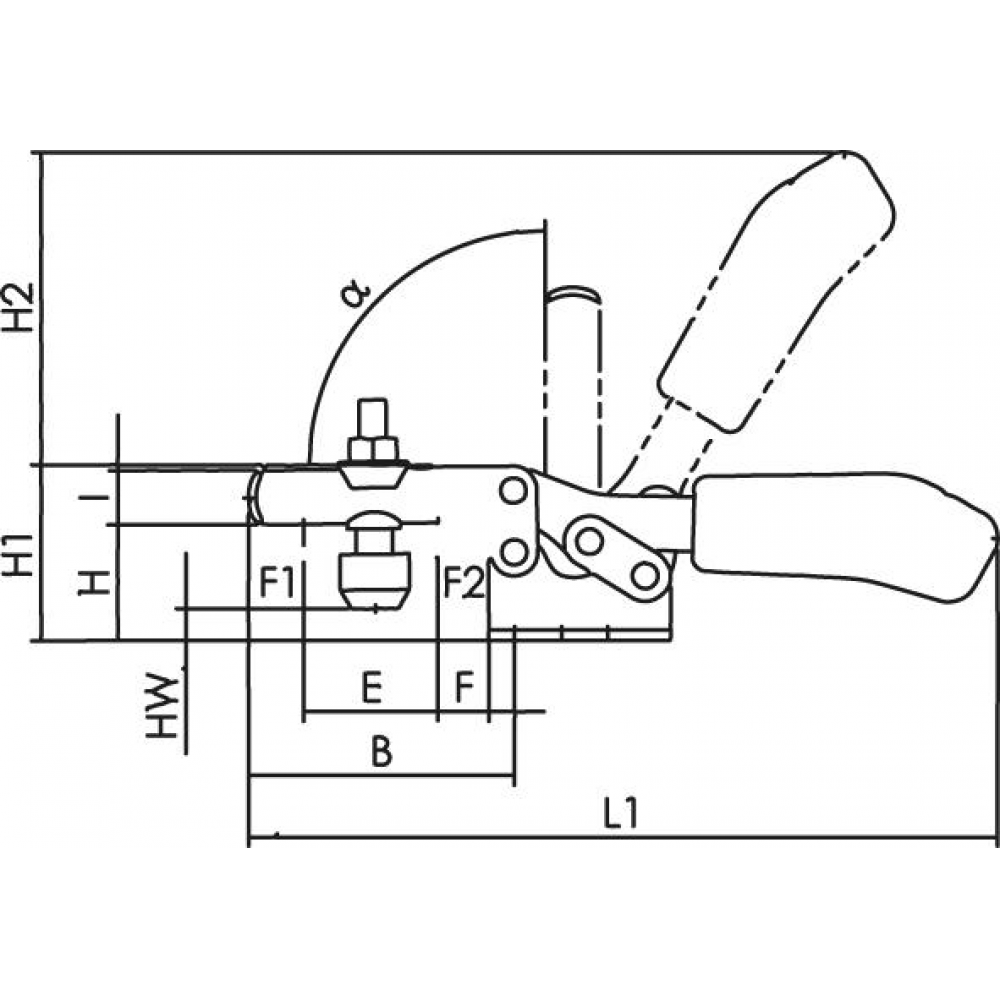

| A | 8 |
| B | 73 |

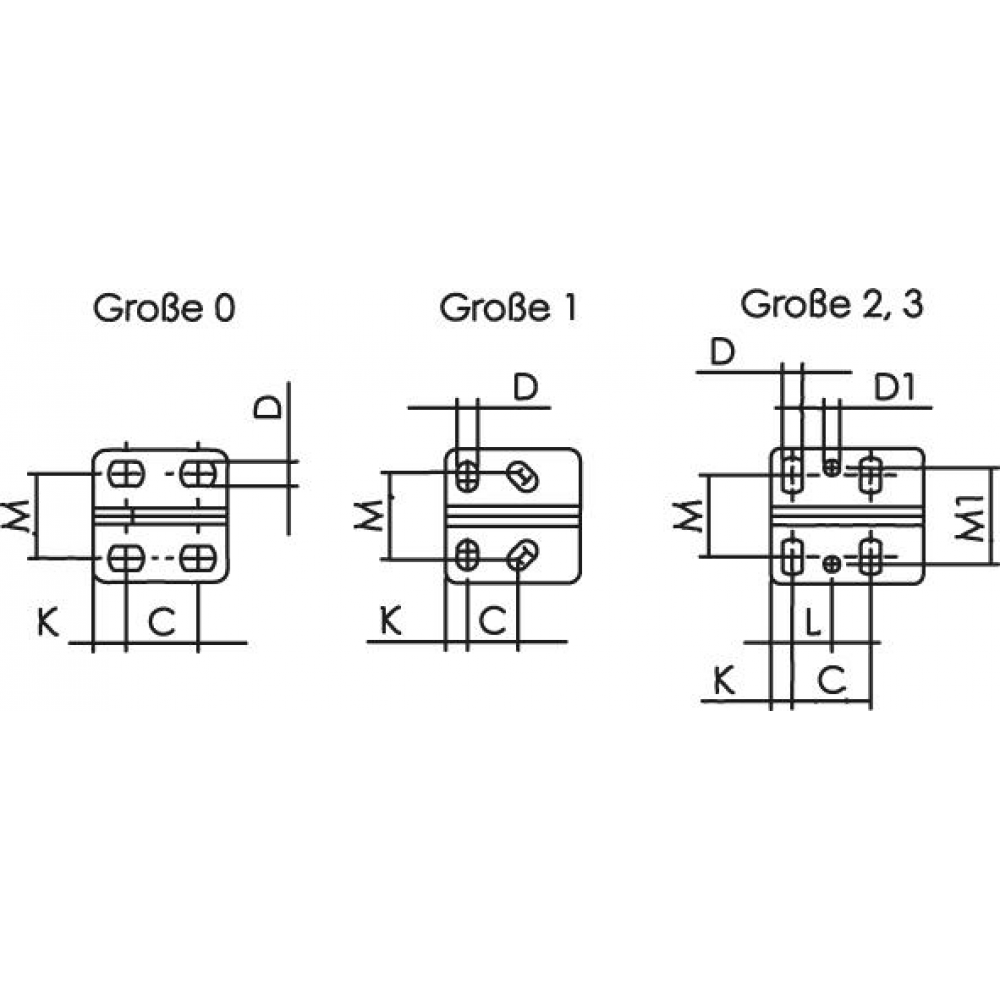

| C | 25,7 |
| D | 6,5 |
| E | 38 |
| F | 14 |
| H | 32 |
| H1 | 48,5 |
| HW min. | -2 |
| HW maks. | 9 |
| I | 15 |
| K | 7 |
| L1 | 206 |
| M | 22–31,8 |
| M 1 | 31,6 |

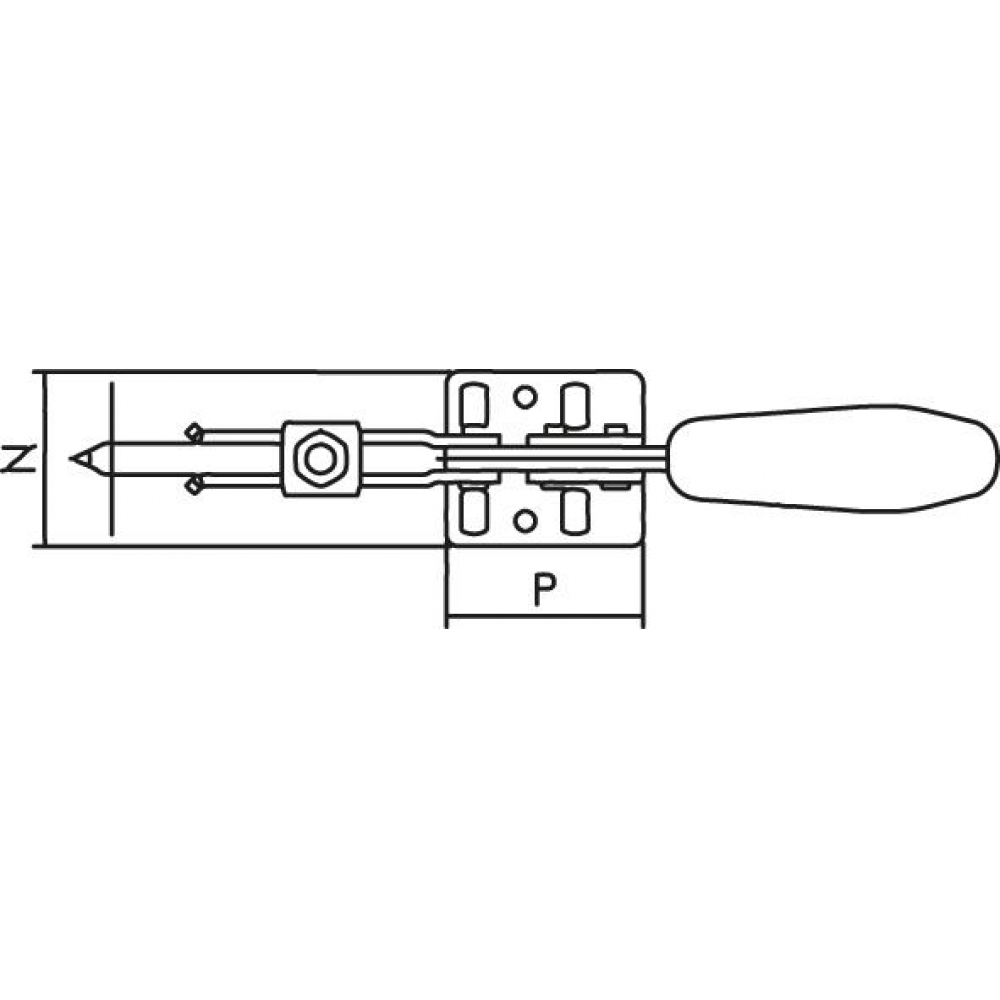

| N | 45,5 |
| P | 50 |
| alpha | 90° |
